針對航天遙感器核心組件的高精度與高穩定度的控溫需求，我們設計并搭建了一套泵驅兩相流體回路 (MPTL) 試驗裝置，為驗證 MPTL 系統在高真空、極低溫與變化外熱流條件下的工作能力，我們采用航天器環境模擬試驗裝置對其進行熱真空試驗，下面是主要研究內容。
泵驅兩相流體回路裝置的熱真空試驗研究：
試驗設備：環儀儀器 航天器環境模擬試驗裝置
試驗樣品：泵驅兩相流體回路裝置（MPTL），實物圖如下（不含輻射冷凝器）
試驗條件：
下圖為MPTL 產品在航天器環境模擬試驗裝置內放置圖。
1.環境模擬試驗裝置內壓力不高于 1.3×10^-3 Pa，熱沉溫度不高于100 K，溫度分布不均勻性不大于±5.0 K，熱沉表面發射率不小于 0.9；
2.環境模擬試驗裝置內表面發射率不低于0.9，吸收比不小于 0.95，用于實現與 MPTL 輻射器的高效熱交換。
3.除輻射冷凝器外，MPTL 系統的其他組件均放置在控溫小艙內，控溫小艙各艙板的控溫精度為±1.0 K，用于模擬產品在軌工作環境溫度。
4.輻射冷凝器背面包覆 20 單元多層組件，用于削弱冷凝器與其他組件真空條件下的輻射換熱。
5.為降低各組件的相互干擾，MPTL 系統的各組件均包覆多層組件。 MPTL 系統通過隔熱墊放置在境模擬試驗裝置平臺上。
試驗過程：
試驗過程中將按照下表周期加載，表中給出了外熱流變化值，軌道周期為 5 671.0 s。熱真空試驗時，外熱流通過在輻射冷凝器背面加載一定的熱功率實現。
試驗工況：
試驗共進行了 2 個工況，試驗內容如下表所示。
試驗結果分析：
1.工況1結果分析
下圖為MPTL首次啟動時儲液器上測點變化曲線。
試驗前，MPTL各組件溫度長時間放置于真空低溫環境下，各組件的溫度在-5.0~0℃之間。
試驗開始后，將儲液器氣相側壁面的溫度提升到20.0℃，儲液器的升溫速率為1.2℃/min，與此同時，液相側壁面和出口的溫度分別上升至4.9℃和0.1℃。
5586s后，機械泵開機，在機械泵的作用下，輻射冷凝器中過冷液體開始循環，使得儲液器出口溫度開始降低。
6130s后，預熱器開啟。
9646s后，將輻射冷凝器的控溫點從-30.0℃調高至-25.0℃，隨后儲液器出口溫度升高至-2.0℃。
10591s后，儲液器出口溫度開始出現振蕩，波動范圍在-6.0~-2.1℃之間，與此同時，儲液器氣相側壁和蒸發器各處的溫度也出現了小幅溫度振蕩，溫度振蕩現象的出現意味著MPTL系統在預熱器下游達到了兩相狀態，兩相態的出現引起了儲液器與主回路工質的交換，導致溫度振蕩現象。溫度振蕩過程持續約1600s，隨后儲液器氣相側壁面溫度穩定在20℃附近。
2.工況2結果分析

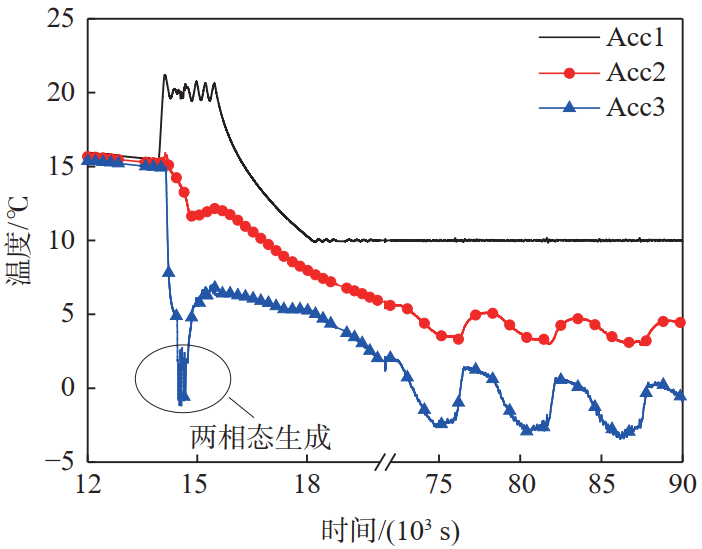

下圖為儲液器測點溫度變化曲線
從圖中可以看出，系統達到兩相態后，儲液器氣相壁面測點溫度均出現小幅振蕩，儲液器出口管路壁面溫度快速下降，意味著 MPTL 主回路的冷工質進入了儲液器中。

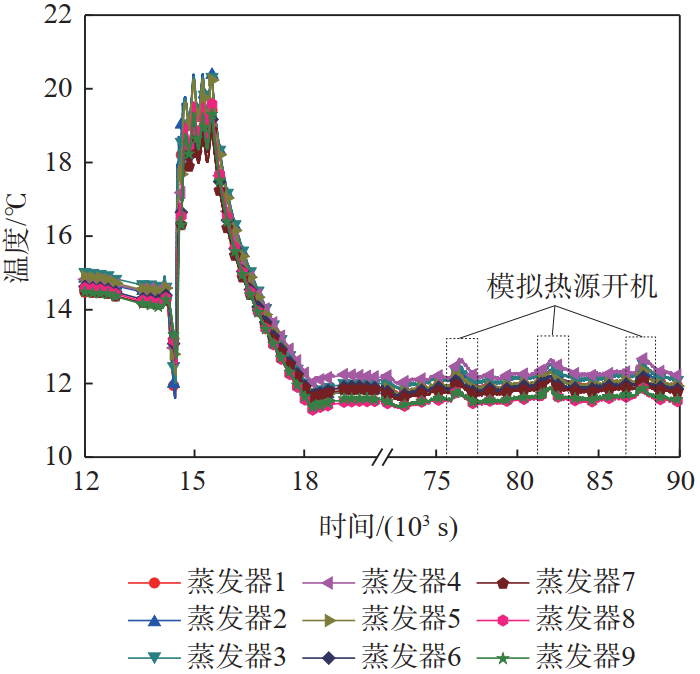

下圖為蒸發器測點溫度變化曲線
從圖可以看出，儲液器及主回路溫度在 14~16 ℃ 之間，首先將控溫點提升至 20 ℃，隨后啟動機械泵，再開啟預熱器，系統到達兩相態后再將儲液器降溫，通過內部毛細管路與儲液器內工質的換熱作用，控溫點降溫至 10 ℃附近，并保持穩定。蒸發器與儲液器溫度變化保持一致，蒸發器溫度維持在 11.3~12.7 ℃。
試驗結果表明： MPTL 系統的控溫點可通過儲液器進行快速調整，蒸發器溫度的變化受外熱流與熱源開關影響較小。
以上就是對泵驅兩相流體回路的熱真空試驗研究，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
